[TÓPICO DEDICADO] AMD Ryzen Socket AM4 - Zen, Zen+, Zen 2 & Zen 3
- Iniciador de Tópicos DemonbrsX
- Data de Início
Fala pessoal, finalmente consegui consolidar em um único post a experiência com os Ryzen.
Bem, a história toda começou quando fui jogar BF1 e no modo Conquest 64/64 players o jogo ficava a 20-30FPS.
Ai pensei, vou trocar de VGA. Fui lá e meti a RX 480. O que aconteceu? Um gargalo monstrouso.
Pra vocês terem uma noção eu não podia rodar nada abaixo do Ultra, já que não fazia diferença, a CPU não aguentava.
Como eu já vinha pensando em atualizar o PC, o anúncio dos Ryzen caiu como um luva.
Meu PC no início era 8GB DDR3 1333 Mhz, Athlon II X4 645, HD 5770.
Com upgrades para Phenom II X4 965, 12GB DDR3 1333 Mhz, R7 265.
Mas ai chegou a hora de mudar e fui pros Ryzen. E posso dizer: tá valendo muito a pena.
Na sequência algumas fotos do setup.
Gabinete
V3 Black guerreiro Vs DS 200.
É um gabinete espaçoso e com muitas baias para HD. É possível remover a baia central para VGAs grandes.
Ele tem revestimento nos painéis laterais que reduzem o ruído.
A entrada de ar dele é diferente. Elas ficam nas laterais dessa faixa vermelha, ao longo de todo gabinete. O que faz parecer que ele é fechadão.
Essa parte vermelha e também as abas pretas das bordas são num material emborrachado. É bonito, mas não pode deixar acumular muito pó pra não ficar grudado nela.
Eu costumo limpar com um trincha que tenho aqui, mas qualquer pincel largo serve.
Essa parte onde tem as USBs perceba que há um corte. Ele acompanha duas tampas superiores. Uma fechada e outra gradeada com filtros caso queria aumentar as saídas de ar.
O cable management dele é bom. As aberturas tem borrachas para ajudar a concentrar os cabos e esconde-los.
Tem vários locais para fixação dos cabos.
Porém, a distância da base da placa-mãe para a tampa deve ter uns 2 cm, o que é um pouco apertado. Tem que trabalhar bastante para pode fechar a tampa.
Eventualmente vai ter que desmanchar um possível chicote de cabo que você crie para organizar, para diminuir o volume e fazer caber.
Algo que o manual da Aerocool não diz é que junto com o gabinete vem uma tampa na cor e material da parte vermelha.
Até então achava que o drive ia ficar aparecendo, tava até me acostumando que ia fica rum blocão preto na fuça do gabinete. Tive um boa surpresa.
Ele vem com um controlador de ventoinha que mostra as temps em ºC ou ºF, pode mudar de cor e tem três estágios de velocidade, mais o desligado.
Ele acompanha 2 ventoinhas, frontal e traseira.
A medição das temps é feita por meio de um sensor de contato que deve ser colado junto ao que você quer medir. Eu coloco na aleta do cooler, mas pode ser nas memórias, HD etc.
SETUP
AMD Ryzen R7 1700 @ 3,2Ghz
AMD Ryzen R7 1700 @ 3,2Ghz
XFX RX 480 RS 8GB @ 1288Mhz(Clock)/2000Mhz(Memória)
MSI B350 Tomahawk
2X8GB G.Skill TridentZ DDR4 2933 Mhz (16_18_18_18_38)
SSD OCZ Agility 3 120 GB (Sistema e programas)
1x2TB Seagate Barracuda Sata 3 (Arquivos e Programas)
EVGA GQ 650 Watts
Cantinho
Atualmente o berço do filhote fica no quarto que uso de escritório.
Sou designer, e criei essa ilustra da parede como decoração.
Benchmarks
Resolvi comparar o meu antigo setup com o novo, para ter uma ideia mais precisa do upgrade.
Dá um conferida.
Olha a diferença em Physics, huahua.
Neste teste o Phenom não roda o SSE4. Mais um motivo para o upgrade: novas tecnologias.
Deve ter dado uns 700% de desempenho em multi kk.
Games
Fiz um vídeo com o gameplay de BF1, 1920x1080.
Comecei com Vsync/60Hz/Ultra, na sequência Vsync off. Depois vou reduzindo a qualidade pra testar o quanto o CPU entrega.
Curiosamente, eu fiz a gravação no mesmo mapa onde testei o sistema antigo.
Com o Phenom conseguia:
Mínimo: 18
Médio: 24
Máximo: 37
A título de curiosidade, depois de gravar com o Relive, o vídeo ficou com 3GB de tamanho. Usei o Adobe Media Encoder para codificar para o Youtube. Levou 19 min.
Resumo Geral
Bios
É uma bios legal de mexer. Nunca usei bios UEFI, só do tempo da Bios da tela azul. Tô achando legal pra caramba usar o mouse.
A bios que to usando é a 1.2. Não tem um campo de multiplicador, e sim, um campo para mudar a frequência da CPU direto. Pelo que percebi, não afeta o clock de nada além da CPU.
A bios não tem BCLK. No meu caso, nem ia tentar usar, mas pode ser que interesse.
É possível desativar o turbo boost, SMT e cores na bios.
Nas memos, pode se ajustar a frequência, usar o perfil A_XMP, e alterar os timings prncipais (tRAS, TCAS, etc). Aqueles timings mais complicados não tem como mexer.
Nas memos, não dá pra alterar o Command Rate. Não existe esse campo.
Se você setar um perfil de overclock e salvá-lo, e depois tentar um over diferente que de errado, ao reiniciar, aparecerá uma mensagem para carregar o último perfil que funcionava. Achei isso legal, já que não precisa ficar reaplicando tudo.
Dá pra configurar uma curva de fan na bios. Entretanto, toda vez que reinicia, volta para o perfil de fábrica. Não sei se é necessário alterar e salvá-lo junto com o over.
Boot
Não sei porque, mas demora uns 15segundos para dar vídeo e aparecer a tela com o logo da MSI para poder entrar na bios. Tem relatos de outros usuários no fórum da MSI com o mesmo problema. Tem que aguardar pra ver se corrige com bios.
Del pra entrar na bios, F11 para mostrar a lista de drives para boot. Sei lá, as vezes essa informação não aparece por ai, já deixo aqui, hauahua.
A mobo tem 4 leds próximos aos slots de memória: CPU, MEMO, VGA, BIOS. A demora rola justamente depois da MEMO dar oK, como se a bios estivesse tentando conectar a VGA.
Over
Não fui muito afundo porque não gosto de forçar a CPU, mas consegui colocar 3,4 ghz all cores, LLC em level 3, vcore 1,35. No teste de stress do AIDA64, 5 min, 85º. Sem over, 65-71º.
Over MEMO
Ativei o A_XMP, e não foi com 3200. Ativei o perfil de novo e alterei manualmente para: 16-18-18-18-28, 1,35v, 2933 mhz. Deu certo e ficou estável.
Desempenho
Comparando com o meu antigo Phenom II X4 965. O salto de desempenho é brutal.
Entretanto, comparando com outros sistemas, como do @[email protected]@auer, o mesmo CPU, com o o mesmo clock, dando diferença de desempenho significativa.
Exemplo:
CPUZ multithread
Meu 1700: 13000
@[email protected]@auer 1700: 16000
3DMark Fire Strike
Meu 1700 (3,2ghz) + RX 480 (1288mhz): 11300
Setup identico na base de dados do 3D Mark (muda apenas a placa mãe): 12000+
Ou seja, tem uma diferença de desempenho estranha sendo os mesmos CPUs. É natural ter diferença de desempenho de uma placa mãe pra outra, mas é algo em torno de 2, 3%. Vamos ver se com a atualização do Windows + Bios novas isso mude.
Apps da MSI
A MSI tem vários apps para serem utilizados junto com o sistema.
Usei o Live Update para baixar e instalar sozinho todos o drivers da Mobo e os apps.
Tem o Command Center que te dá um overview muito bom do sistema.
É possível mudar tensões e o multiplicador de clock, mas é necessário reiniciar a máquina pra aplicar, o que na prática acaba dando na mesma de alterar na bios.
Nele tem o controle de ventoinha do sistema inteiro. Como eu pluguei as Fans no controlador de fan do gabinete não controlo pelo app, mas na prática da pra ter controle total de como as fans se comportam.
Tem também o XBoost, que configura perfis de desempenho. Se colocar Game ele entrega mais desempenho de forma geral, se colocar Office, ele reduz na parte gráfica e dá foco na CPU, etc. É bem interessante.
Conclusões
Resumo da ópera, vale muito a pena o upgrade. Gostei bastante do desempenho geral.
Tem muita coisa pra melhorar ainda por ser um plataforma nova.
Otimizações de Bios, SO, jogos e app.
Agora é aproveitar e ir testando os limites.
Muito lindo, ótimo post. Esse era o Gabinete que ia pegar antes de decidir ir pra ITX. Cheguei a boletar.
Só que me mudo muito e meu gabinete era um FullTower pesado pra kct, na mudança era um saco e acabava com minhas costas. O seu é um Mid Tower tamanho ideal pra 90% dos usuários, eu que fui cabaço de pegar Full Tower.
Só que versão pequena dele não é tão boa quanto a grande, ai fui de 250D.
aqui no centro do RJ ja foi um lugar bom para comprar peças de Hardware, agora tão metendo a mão. compras online sai mais barato.
Pessoal, ainda não chegaram todas as minha peças.
Falta a Hero 6 e os coolers e a bomba da EK. As peças da EK estão previstas para chegarem a amanhã, então já posso ir trabalhando no gabinete. A placa mãe, a proibida me garantiu que entregava até o final de semana quando pedi o cancelamento, então resolvi aguardar.
Porém, estou com uma Asrock Killer X370 aqui só esperando.
O que a galera acha? Espero?
Outra pergunta:
O que vcs acham de montar um post com as principais opções de placa mãe para ajudar os users a configurarem o seu setup? Tipo, um tópico onde os primeiros posts vão reunir informações sobre a placa mãe, o processador e como configurá-los? Memórias são muitas, então fica difícil falar de cada uma, mas placas mãe são poucas, então pode se escolher a melhor configuração de cada uma para cada um testar no seu setup. O que acham?
Falta a Hero 6 e os coolers e a bomba da EK. As peças da EK estão previstas para chegarem a amanhã, então já posso ir trabalhando no gabinete. A placa mãe, a proibida me garantiu que entregava até o final de semana quando pedi o cancelamento, então resolvi aguardar.
Porém, estou com uma Asrock Killer X370 aqui só esperando.
O que a galera acha? Espero?
Outra pergunta:
O que vcs acham de montar um post com as principais opções de placa mãe para ajudar os users a configurarem o seu setup? Tipo, um tópico onde os primeiros posts vão reunir informações sobre a placa mãe, o processador e como configurá-los? Memórias são muitas, então fica difícil falar de cada uma, mas placas mãe são poucas, então pode se escolher a melhor configuração de cada uma para cada um testar no seu setup. O que acham?
Ainda dá pra encontrar peças mais em conta no RJ pelo Boadica que pela internet, mas bem menos que antigamente. No máximo os preços estão iguais ou bem acima das lojas virtuais. Placa de vídeo então nem se fala...
Justamente, 5 anos atrás era mais barato que praticamente todas as lojas online. Eu mesmo só recorria a lojas online por terem preços no maximo 30 reais mais caro que no centro do RJ e a comodidade de parcelamento no cartão de crédito, coisa que não temos pelas lojas do boadica. Creio que os comerciantes aqui sacando que tinha gente que comprava pra revender e tudo mais, começaram a encarecer os produtos. Hoje as lojas online fazem preços até 100 reais mais baratos que aqui no centro do RJ. Eu acho que os donos das lojas pensam assim: "esse cara vai comprar online, então vou mexer com a possibilidade dele comprar aqui e levar pra casa, online custa 180 + 20 de frete, vou colocar a 230. Ele vai me pagar 30 reais a mais pra levar a peça que ele tanto quer sem esperar pelos correios, certeza".
Fala pessoal, finalmente consegui consolidar em um único post a experiência com os Ryzen.
Bem, a história toda começou quando fui jogar BF1 e no modo Conquest 64/64 players o jogo ficava a 20-30FPS.
Ai pensei, vou trocar de VGA. Fui lá e meti a RX 480. O que aconteceu? Um gargalo monstrouso.
Pra vocês terem uma noção eu não podia rodar nada abaixo do Ultra, já que não fazia diferença, a CPU não aguentava.
Como eu já vinha pensando em atualizar o PC, o anúncio dos Ryzen caiu como um luva.
Meu PC no início era 8GB DDR3 1333 Mhz, Athlon II X4 645, HD 5770.
Com upgrades para Phenom II X4 965, 12GB DDR3 1333 Mhz, R7 265.
Mas ai chegou a hora de mudar e fui pros Ryzen. E posso dizer: tá valendo muito a pena.
Na sequência algumas fotos do setup.
Gabinete
V3 Black guerreiro Vs DS 200.
É um gabinete espaçoso e com muitas baias para HD. É possível remover a baia central para VGAs grandes.
Ele tem revestimento nos painéis laterais que reduzem o ruído.
A entrada de ar dele é diferente. Elas ficam nas laterais dessa faixa vermelha, ao longo de todo gabinete. O que faz parecer que ele é fechadão.
Essa parte vermelha e também as abas pretas das bordas são num material emborrachado. É bonito, mas não pode deixar acumular muito pó pra não ficar grudado nela.
Eu costumo limpar com um trincha que tenho aqui, mas qualquer pincel largo serve.
Essa parte onde tem as USBs perceba que há um corte. Ele acompanha duas tampas superiores. Uma fechada e outra gradeada com filtros caso queria aumentar as saídas de ar.
O cable management dele é bom. As aberturas tem borrachas para ajudar a concentrar os cabos e esconde-los.
Tem vários locais para fixação dos cabos.
Porém, a distância da base da placa-mãe para a tampa deve ter uns 2 cm, o que é um pouco apertado. Tem que trabalhar bastante para pode fechar a tampa.
Eventualmente vai ter que desmanchar um possível chicote de cabo que você crie para organizar, para diminuir o volume e fazer caber.
Algo que o manual da Aerocool não diz é que junto com o gabinete vem uma tampa na cor e material da parte vermelha.
Até então achava que o drive ia ficar aparecendo, tava até me acostumando que ia fica rum blocão preto na fuça do gabinete. Tive um boa surpresa.
Ele vem com um controlador de ventoinha que mostra as temps em ºC ou ºF, pode mudar de cor e tem três estágios de velocidade, mais o desligado.
Ele acompanha 2 ventoinhas, frontal e traseira.
A medição das temps é feita por meio de um sensor de contato que deve ser colado junto ao que você quer medir. Eu coloco na aleta do cooler, mas pode ser nas memórias, HD etc.
SETUP
AMD Ryzen R7 1700 @ 3,2Ghz
AMD Ryzen R7 1700 @ 3,2Ghz
XFX RX 480 RS 8GB @ 1288Mhz(Clock)/2000Mhz(Memória)
MSI B350 Tomahawk
2X8GB G.Skill TridentZ DDR4 2933 Mhz (16_18_18_18_38)
SSD OCZ Agility 3 120 GB (Sistema e programas)
1x2TB Seagate Barracuda Sata 3 (Arquivos e Programas)
EVGA GQ 650 Watts
Cantinho
Atualmente o berço do filhote fica no quarto que uso de escritório.
Sou designer, e criei essa ilustra da parede como decoração.
Benchmarks
Resolvi comparar o meu antigo setup com o novo, para ter uma ideia mais precisa do upgrade.
Dá um conferida.
Olha a diferença em Physics, huahua.
Neste teste o Phenom não roda o SSE4. Mais um motivo para o upgrade: novas tecnologias.
Deve ter dado uns 700% de desempenho em multi kk.
Games
Fiz um vídeo com o gameplay de BF1, 1920x1080.
Comecei com Vsync/60Hz/Ultra, na sequência Vsync off. Depois vou reduzindo a qualidade pra testar o quanto o CPU entrega.
Curiosamente, eu fiz a gravação no mesmo mapa onde testei o sistema antigo.
Com o Phenom conseguia:
Mínimo: 18
Médio: 24
Máximo: 37
A título de curiosidade, depois de gravar com o Relive, o vídeo ficou com 3GB de tamanho. Usei o Adobe Media Encoder para codificar para o Youtube. Levou 19 min.
Resumo Geral
Bios
É uma bios legal de mexer. Nunca usei bios UEFI, só do tempo da Bios da tela azul. Tô achando legal pra caramba usar o mouse.
A bios que to usando é a 1.2. Não tem um campo de multiplicador, e sim, um campo para mudar a frequência da CPU direto. Pelo que percebi, não afeta o clock de nada além da CPU.
A bios não tem BCLK. No meu caso, nem ia tentar usar, mas pode ser que interesse.
É possível desativar o turbo boost, SMT e cores na bios.
Nas memos, pode se ajustar a frequência, usar o perfil A_XMP, e alterar os timings prncipais (tRAS, TCAS, etc). Aqueles timings mais complicados não tem como mexer.
Nas memos, não dá pra alterar o Command Rate. Não existe esse campo.
Se você setar um perfil de overclock e salvá-lo, e depois tentar um over diferente que de errado, ao reiniciar, aparecerá uma mensagem para carregar o último perfil que funcionava. Achei isso legal, já que não precisa ficar reaplicando tudo.
Dá pra configurar uma curva de fan na bios. Entretanto, toda vez que reinicia, volta para o perfil de fábrica. Não sei se é necessário alterar e salvá-lo junto com o over.
Boot
Não sei porque, mas demora uns 15segundos para dar vídeo e aparecer a tela com o logo da MSI para poder entrar na bios. Tem relatos de outros usuários no fórum da MSI com o mesmo problema. Tem que aguardar pra ver se corrige com bios.
Del pra entrar na bios, F11 para mostrar a lista de drives para boot. Sei lá, as vezes essa informação não aparece por ai, já deixo aqui, hauahua.
A mobo tem 4 leds próximos aos slots de memória: CPU, MEMO, VGA, BIOS. A demora rola justamente depois da MEMO dar oK, como se a bios estivesse tentando conectar a VGA.
Over
Não fui muito afundo porque não gosto de forçar a CPU, mas consegui colocar 3,4 ghz all cores, LLC em level 3, vcore 1,35. No teste de stress do AIDA64, 5 min, 85º. Sem over, 65-71º.
Over MEMO
Ativei o A_XMP, e não foi com 3200. Ativei o perfil de novo e alterei manualmente para: 16-18-18-18-28, 1,35v, 2933 mhz. Deu certo e ficou estável.
Desempenho
Comparando com o meu antigo Phenom II X4 965. O salto de desempenho é brutal.
Entretanto, comparando com outros sistemas, como do @[email protected]@auer, o mesmo CPU, com o o mesmo clock, dando diferença de desempenho significativa.
Exemplo:
CPUZ multithread
Meu 1700: 13000
@[email protected]@auer 1700: 16000
3DMark Fire Strike
Meu 1700 (3,2ghz) + RX 480 (1288mhz): 11300
Setup identico na base de dados do 3D Mark (muda apenas a placa mãe): 12000+
Ou seja, tem uma diferença de desempenho estranha sendo os mesmos CPUs. É natural ter diferença de desempenho de uma placa mãe pra outra, mas é algo em torno de 2, 3%. Vamos ver se com a atualização do Windows + Bios novas isso mude.
Apps da MSI
A MSI tem vários apps para serem utilizados junto com o sistema.
Usei o Live Update para baixar e instalar sozinho todos o drivers da Mobo e os apps.
Tem o Command Center que te dá um overview muito bom do sistema.
É possível mudar tensões e o multiplicador de clock, mas é necessário reiniciar a máquina pra aplicar, o que na prática acaba dando na mesma de alterar na bios.
Nele tem o controle de ventoinha do sistema inteiro. Como eu pluguei as Fans no controlador de fan do gabinete não controlo pelo app, mas na prática da pra ter controle total de como as fans se comportam.
Tem também o XBoost, que configura perfis de desempenho. Se colocar Game ele entrega mais desempenho de forma geral, se colocar Office, ele reduz na parte gráfica e dá foco na CPU, etc. É bem interessante.
Conclusões
Resumo da ópera, vale muito a pena o upgrade. Gostei bastante do desempenho geral.
Tem muita coisa pra melhorar ainda por ser um plataforma nova.
Otimizações de Bios, SO, jogos e app.
Agora é aproveitar e ir testando os limites.
De todas as fotos, a imagem da parede foi a melhor!
Como ficou o seu caso com a Bios da Killer?
Eu vi hoje cedo, mas acho que eles não iriam furar a data de lançamento sendo parceiro AMD. Provavelmente vão enrolar o envio até dia 11.
De qualquer forma está caro, aumentaram 100 reais desde a semana passada. Melhor aguardar a Pichau.
Alguém me perguntou se eu tinha feito os Bench, ai esta. Não faço nem ideia se esta bom, alguém ai pra dizer?
Os scores estão OK. Tem algo errado com o Overwatch mesmo...
Tentou aliviar a placa de vídeo nas opções pra ver se o gargalo está sendo o processador?

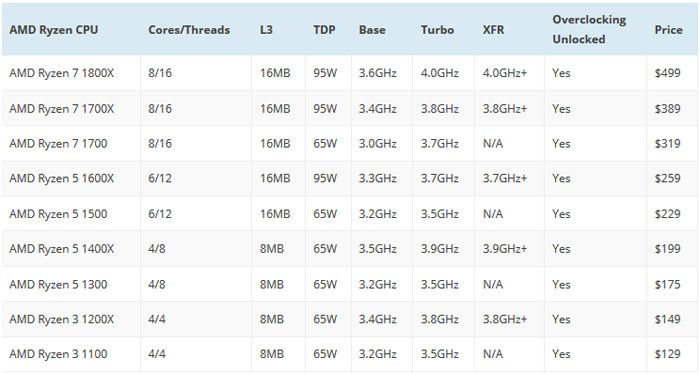

Principais diferenças, além do preço, claro, são as seguintes:
- Clocks base e turbo diferenciados entre os três Ryzen 7 (1700, 1700X e 1800X);
- TDP de 95W nos 1700X e 1800X;
- TDP de 65W no 1700;
- XFR de até 100MHz nos R7 com X (no 1700 o XFR é de até 50MHz);
- 1700 vem com cooler box (que, por sinal, é muito bonito e eficiente).
Pensei nisso noutro dia, quando estive lá para comprar um HD.
Achei os preços absurdamente altos!
Placa mãe e placa de vídeo custando mais de 4 mil Reais!
No momento, só vale a pena comprar HDs, cartões de memórias e outras peças que não se encontra com facilidade pela internet.
Ficaria com a Asrock mesmo.
Com o tempo a oferta de mobos vai ser ainda maior e os preços menores.
Como já está com uma boa e eficiente x370 com você, montaria o sistema assim mesmo e mudaria para outra mais foda no final do ano.
A Hero 6 mesmo, Gigabyte K7, Taichi e outras que aparecerão com um preço mais justo.
Sobre o post (tópico), acho uma boa ideia.
Só faria um pouco diferente, seria um tópico sobre overclock dos Ryzen.
Com informes sobre hardware, configurações de BIOS e Windows, clocks, temps, voltagens, desempenho, resultados, entre outros.
Principais diferenças, além do preço, claro, são as seguintes:
- Clocks base e turbo diferenciados entre os três Ryzen 7 (1700, 1700X e 1800X);
- TDP de 95W nos 1700X e 1800X;
- TDP de 65W no 1700;
- XFR de até 100MHz nos R7 com X (no 1700 o XFR é de até 50MHz);
- 1700 vem com cooler box (que, por sinal, é muito bonito e eficiente).
Pensei nisso noutro dia, quando estive lá para comprar um HD.
Achei os preços absurdamente altos!
Placa mãe e placa de vídeo custando mais de 4 mil Reais!
No momento, só vale a pena comprar HDs, cartões de memórias e outras peças que não se encontra com facilidade pela internet.
Ficaria com a Asrock mesmo.
Com o tempo a oferta de mobos vai ser ainda maior e os preços menores.
Como já está com uma boa e eficiente x370 com você, montaria o sistema assim mesmo e mudaria para outra mais foda no final do ano.
A Hero 6 mesmo, Gigabyte K7, Taichi e outras que aparecerão com um preço mais justo.
Sobre o post (tópico), acho uma boa ideia.
Só faria um pouco diferente, seria um tópico sobre overclock dos Ryzen.
Com informes sobre hardware, configurações de BIOS e Windows, clocks, temps, voltagens, desempenho, resultados, entre outros.
Está paga!
Falta receber.
Se não receber, cancelo.
Mas meu sonho mesmo era a hero. Caso ela venha, guardo a Killer para um 1600.
Fala pessoal, finalmente consegui consolidar em um único post a experiência com os Ryzen.
Bem, a história toda começou quando fui jogar BF1 e no modo Conquest 64/64 players o jogo ficava a 20-30FPS.
Ai pensei, vou trocar de VGA. Fui lá e meti a RX 480. O que aconteceu? Um gargalo monstrouso.
Pra vocês terem uma noção eu não podia rodar nada abaixo do Ultra, já que não fazia diferença, a CPU não aguentava.
Como eu já vinha pensando em atualizar o PC, o anúncio dos Ryzen caiu como um luva.
Meu PC no início era 8GB DDR3 1333 Mhz, Athlon II X4 645, HD 5770.
Com upgrades para Phenom II X4 965, 12GB DDR3 1333 Mhz, R7 265.
Mas ai chegou a hora de mudar e fui pros Ryzen. E posso dizer: tá valendo muito a pena.
Na sequência algumas fotos do setup.
Gabinete
V3 Black guerreiro Vs DS 200.
É um gabinete espaçoso e com muitas baias para HD. É possível remover a baia central para VGAs grandes.
Ele tem revestimento nos painéis laterais que reduzem o ruído.
A entrada de ar dele é diferente. Elas ficam nas laterais dessa faixa vermelha, ao longo de todo gabinete. O que faz parecer que ele é fechadão.
Essa parte vermelha e também as abas pretas das bordas são num material emborrachado. É bonito, mas não pode deixar acumular muito pó pra não ficar grudado nela.
Eu costumo limpar com um trincha que tenho aqui, mas qualquer pincel largo serve.
Essa parte onde tem as USBs perceba que há um corte. Ele acompanha duas tampas superiores. Uma fechada e outra gradeada com filtros caso queria aumentar as saídas de ar.
O cable management dele é bom. As aberturas tem borrachas para ajudar a concentrar os cabos e esconde-los.
Tem vários locais para fixação dos cabos.
Porém, a distância da base da placa-mãe para a tampa deve ter uns 2 cm, o que é um pouco apertado. Tem que trabalhar bastante para pode fechar a tampa.
Eventualmente vai ter que desmanchar um possível chicote de cabo que você crie para organizar, para diminuir o volume e fazer caber.
Algo que o manual da Aerocool não diz é que junto com o gabinete vem uma tampa na cor e material da parte vermelha.
Até então achava que o drive ia ficar aparecendo, tava até me acostumando que ia fica rum blocão preto na fuça do gabinete. Tive um boa surpresa.
Ele vem com um controlador de ventoinha que mostra as temps em ºC ou ºF, pode mudar de cor e tem três estágios de velocidade, mais o desligado.
Ele acompanha 2 ventoinhas, frontal e traseira.
A medição das temps é feita por meio de um sensor de contato que deve ser colado junto ao que você quer medir. Eu coloco na aleta do cooler, mas pode ser nas memórias, HD etc.
SETUP
AMD Ryzen R7 1700 @ 3,2Ghz
AMD Ryzen R7 1700 @ 3,2Ghz
XFX RX 480 RS 8GB @ 1288Mhz(Clock)/2000Mhz(Memória)
MSI B350 Tomahawk
2X8GB G.Skill TridentZ DDR4 2933 Mhz (16_18_18_18_38)
SSD OCZ Agility 3 120 GB (Sistema e programas)
1x2TB Seagate Barracuda Sata 3 (Arquivos e Programas)
EVGA GQ 650 Watts
Cantinho
Atualmente o berço do filhote fica no quarto que uso de escritório.
Sou designer, e criei essa ilustra da parede como decoração.
Benchmarks
Resolvi comparar o meu antigo setup com o novo, para ter uma ideia mais precisa do upgrade.
Dá um conferida.
Olha a diferença em Physics, huahua.
Neste teste o Phenom não roda o SSE4. Mais um motivo para o upgrade: novas tecnologias.
Deve ter dado uns 700% de desempenho em multi kk.
Games
Fiz um vídeo com o gameplay de BF1, 1920x1080.
Comecei com Vsync/60Hz/Ultra, na sequência Vsync off. Depois vou reduzindo a qualidade pra testar o quanto o CPU entrega.
Curiosamente, eu fiz a gravação no mesmo mapa onde testei o sistema antigo.
Com o Phenom conseguia:
Mínimo: 18
Médio: 24
Máximo: 37
A título de curiosidade, depois de gravar com o Relive, o vídeo ficou com 3GB de tamanho. Usei o Adobe Media Encoder para codificar para o Youtube. Levou 19 min.
Resumo Geral
Bios
É uma bios legal de mexer. Nunca usei bios UEFI, só do tempo da Bios da tela azul. Tô achando legal pra caramba usar o mouse.
A bios que to usando é a 1.2. Não tem um campo de multiplicador, e sim, um campo para mudar a frequência da CPU direto. Pelo que percebi, não afeta o clock de nada além da CPU.
A bios não tem BCLK. No meu caso, nem ia tentar usar, mas pode ser que interesse.
É possível desativar o turbo boost, SMT e cores na bios.
Nas memos, pode se ajustar a frequência, usar o perfil A_XMP, e alterar os timings prncipais (tRAS, TCAS, etc). Aqueles timings mais complicados não tem como mexer.
Nas memos, não dá pra alterar o Command Rate. Não existe esse campo.
Se você setar um perfil de overclock e salvá-lo, e depois tentar um over diferente que de errado, ao reiniciar, aparecerá uma mensagem para carregar o último perfil que funcionava. Achei isso legal, já que não precisa ficar reaplicando tudo.
Dá pra configurar uma curva de fan na bios. Entretanto, toda vez que reinicia, volta para o perfil de fábrica. Não sei se é necessário alterar e salvá-lo junto com o over.
Boot
Não sei porque, mas demora uns 15segundos para dar vídeo e aparecer a tela com o logo da MSI para poder entrar na bios. Tem relatos de outros usuários no fórum da MSI com o mesmo problema. Tem que aguardar pra ver se corrige com bios.
Del pra entrar na bios, F11 para mostrar a lista de drives para boot. Sei lá, as vezes essa informação não aparece por ai, já deixo aqui, hauahua.
A mobo tem 4 leds próximos aos slots de memória: CPU, MEMO, VGA, BIOS. A demora rola justamente depois da MEMO dar oK, como se a bios estivesse tentando conectar a VGA.
Over
Não fui muito afundo porque não gosto de forçar a CPU, mas consegui colocar 3,4 ghz all cores, LLC em level 3, vcore 1,35. No teste de stress do AIDA64, 5 min, 85º. Sem over, 65-71º.
Over MEMO
Ativei o A_XMP, e não foi com 3200. Ativei o perfil de novo e alterei manualmente para: 16-18-18-18-28, 1,35v, 2933 mhz. Deu certo e ficou estável.
Desempenho
Comparando com o meu antigo Phenom II X4 965. O salto de desempenho é brutal.
Entretanto, comparando com outros sistemas, como do @[email protected]@auer, o mesmo CPU, com o o mesmo clock, dando diferença de desempenho significativa.
Exemplo:
CPUZ multithread
Meu 1700: 13000
@[email protected]@auer 1700: 16000
3DMark Fire Strike
Meu 1700 (3,2ghz) + RX 480 (1288mhz): 11300
Setup identico na base de dados do 3D Mark (muda apenas a placa mãe): 12000+
Ou seja, tem uma diferença de desempenho estranha sendo os mesmos CPUs. É natural ter diferença de desempenho de uma placa mãe pra outra, mas é algo em torno de 2, 3%. Vamos ver se com a atualização do Windows + Bios novas isso mude.
Apps da MSI
A MSI tem vários apps para serem utilizados junto com o sistema.
Usei o Live Update para baixar e instalar sozinho todos o drivers da Mobo e os apps.
Tem o Command Center que te dá um overview muito bom do sistema.
É possível mudar tensões e o multiplicador de clock, mas é necessário reiniciar a máquina pra aplicar, o que na prática acaba dando na mesma de alterar na bios.
Nele tem o controle de ventoinha do sistema inteiro. Como eu pluguei as Fans no controlador de fan do gabinete não controlo pelo app, mas na prática da pra ter controle total de como as fans se comportam.
Tem também o XBoost, que configura perfis de desempenho. Se colocar Game ele entrega mais desempenho de forma geral, se colocar Office, ele reduz na parte gráfica e dá foco na CPU, etc. É bem interessante.
Conclusões
Resumo da ópera, vale muito a pena o upgrade. Gostei bastante do desempenho geral.
Tem muita coisa pra melhorar ainda por ser um plataforma nova.
Otimizações de Bios, SO, jogos e app.
Agora é aproveitar e ir testando os limites.
Realmente a diferença de desempenho entre o Phenom II X4 (tive um a muito tempo, era ótimo na época) e o Raizen é absurda.
Parabéns pelo review.
Só uma opinião minha, eu tentaria setar o Vcore em 1.2 ou 1.25V e colocar os cores a 3.5 ou 3.6GHZ, com 1.25v deve conseguir 3.6GHZ tranquilamente, a sua temperatura no over subiu muito porque você colocou 1.35v, é muita voltagem para somente 3.4ghz.
Deixar ele com algo entre 1.2 e 1.25v e 3.6GHZ praticamente não vai forçar a cpu e vai te dar um desempenho melhor ainda.
1700 tem praticamente o mesmo potencial de overclock que o 1700x e 1800x, se você não pretende fazer nenhum overclock então vai de 1800x. Pelas estatísticas, apenas 26% dos 1700 chegam a 4.0ghz >>https://siliconlottery.com/collections/all/products/1700a40g << 29% de chance para 1700x e 73% para 1800x. Também tem que levar em conta que o 1800x deve atingir um overclock maior com voltagens menores do que os outros. Ainda assim pode existir um 1700 com mais potencial do que um 1800x. (depende da sorte)
Fiz o procedimento que foi indicado no forum da asrock: http://forum.asrock.com/forum_posts.asp?TID=630&title=how-to-clear-cmos-via-battery-removal
Porém ainda não tive tempo de montar, estou usando a AB350 fatal1ty...
Quando testar posto aqui
Máximo que consegui sem aumentar o vcore:
Alguém que "manje das artes e dos gráficos" poderia ir fazendo uns gráficos pra gente com os resultados de cada user do fórum que for postar os seus resultados, e ir sempre atualizando os resultados, fica a sugestão.
Cadê o cara que comprou o R5? Mandaram matar? A AMD ameaçou processar? Molhou a mão dele?
Cadê o cara que comprou o R5? Mandaram matar? A AMD ameaçou processar? Molhou a mão dele?
¯\_(ツ)_/¯
Cadê o cara que comprou o R5? Mandaram matar? A AMD ameaçou processar? Molhou a mão dele?
acho q ele foi ameaçado e teve q entrar em um programa de testemunhas, pq n tem como n ter conseguido fazer uns bench in game ate agora..
Acho que Somente jogos o 7700.
Mas com um oc de boa o 1600 deve ser melhor nos prox games ja com mais otimização p ryzen.
