Eu começaria só colocando risers, 5 risesrs pra 5 placas nos 5 slots.Ajuda!
Pra quem tem um rig de 4 ou mais placas por favor me esclareça uma dúvida técnica.
Pretendo juntar 5 das minhas 6 placas em um único rig com 5 VGAs. Uma das 3080 ficará num PC separado.

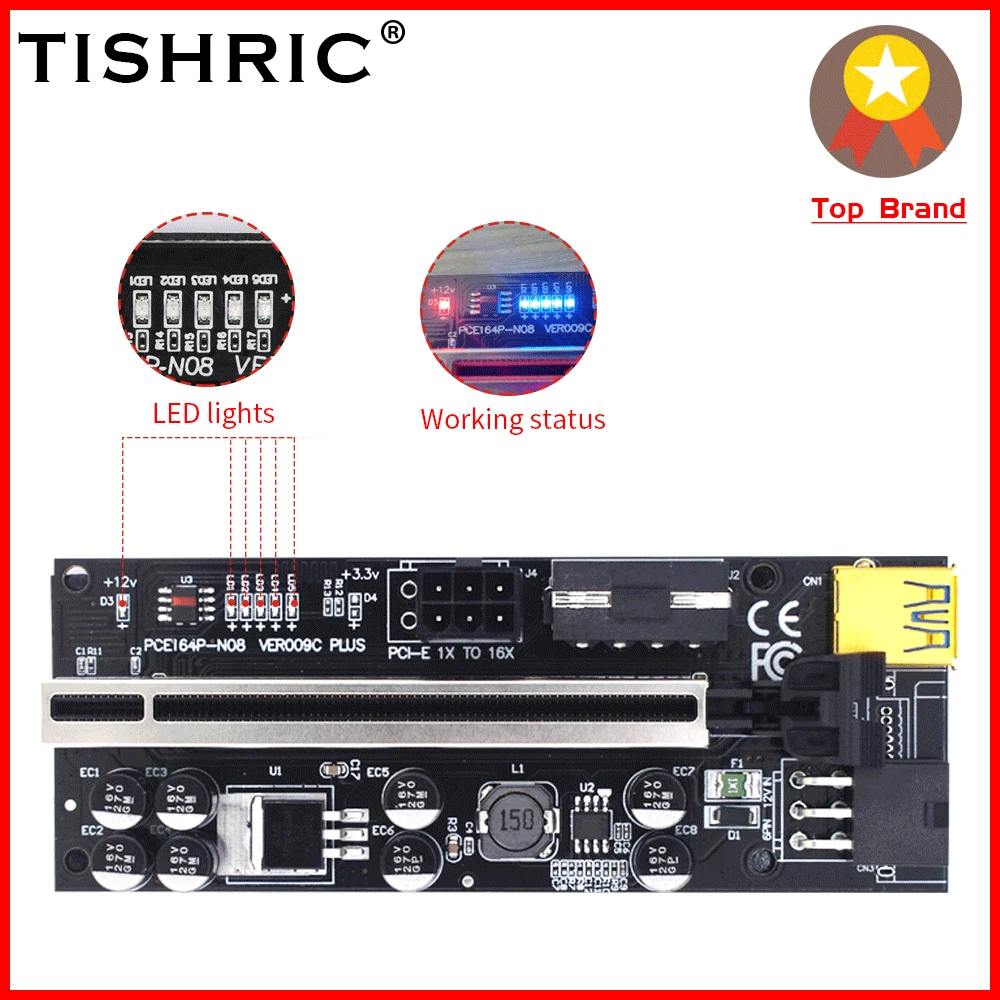

Terei que usar aqueles multiplicadores de PCIEx tipo esse abaixo:
![]()
A placa mãe será uma Asus P7P55D-E Pro:
![]()
A dúvida vem se eu posso conectar uma das VGAs direto no slot da placa mãe ou isso rouba as PCIEx lanes?
Ou é melhor colocar as 5 placas nos risers?
Pelo manual, ela tem 1 x1 Gen2, 1 x16 Gen2 (opera a x8 se tb utilizar o outro slot x16), 1 x1 Gen1, 1 PCI (inútil..), 1 x16 rodando a x8 Gen2, 1 PCI (inútil..), 1 x1 Gen2.
SE for usar uma placa no primeiro x16, vais perder o slot x1 Gen1, ai precisa usar uma placa multiplicadora 1x4.
A lógica que encontrei até agora é que o chip nessas placas é um Switch PCI-E, com 1 link x1 de entrada e 4 links x1 de saída. Por isso ela permite ligar 4 dispositivos x1 na saída, e funciona ligando em um slot que é apenas x1.Wow! Quantas placas tais usando no multiplicador?
Confessar que nunca testei. Me perdoe se estiver falando besteira, mas pela própria lógica não faria tanto sentido assim extrair quatro linhas PCI-e de um slot 1x da placa-mãe. Enfim... curioso.
Ainda não encontrei resposta satisfatória do que limita a quantidade de placas de vídeo numa placa mãe.
Esse Switch PCI-E vai rotear os dados (pacotes) que são endereçados a cada uma das placas ligadas nas saídas dele.Celeron G540 e no máximo 5 GPU´s.
--- Post duplo é unido automaticamente: ---
Usando 4 GPU´s na placa multiplicadora.
Nunca procurei o esquema técnico dessas plaquinhas, nem sei qual chip elas tem, mas imagino que ela utiliza apenas 1 linha mesmo e o chip dela faz a bruxaria de compartilhar isso com até 4 GPU´s.
PCI-E é muito loco..
Pode olhar no Windows com o HWInfo como estão alocados os slots PCI-E da placa mãe.




.
